Как осушить сжатый воздух: сравнение рефрижераторных и адсорбционных технологий
Влага в пневмосистеме — главная угроза оборудованию. Разбираем два метода борьбы: рефрижераторные (до +3°C) и адсорбционные (до -70°C) осушители. Принципы работы, плюсы и минусы, сравнительная таблица и критерии выбора для ваших задач.
Рефрижераторные и адсорбционные осушители сжатого воздуха
Введение
Атмосферный воздух всегда содержит водяной пар. В процессе сжатия концентрация этого пара увеличивается, что делает влажный сжатый воздух серьезной угрозой для пневматического оборудования. Влага вызывает коррозию трубопроводов, преждевременный износ пневмоинструментов, нарушает работу пневматических систем управления и может испортить качество конечного продукта в таких чувствительных отраслях, как пищевая или фармацевтическая .
Для решения этой проблемы применяются осушители сжатого воздуха. Две наиболее распространенные технологии — рефрижераторные и адсорбционные осушители. Выбор между ними зависит от требуемой степени осушения, условий эксплуатации и бюджета.
____________________________________________________________________________

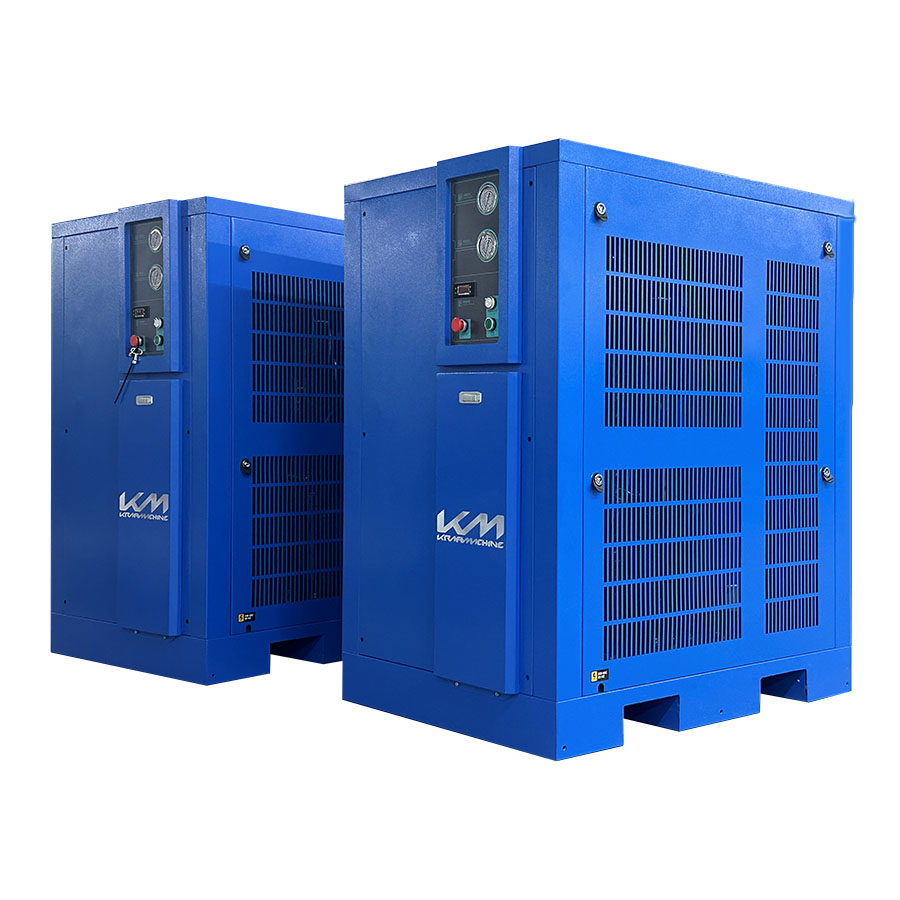

Глава 1: Рефрижераторные осушители
1.1 Принцип действия
Рефрижераторные осушители работают по принципу холодильной машины. Они охлаждают сжатый воздух, в результате чего водяной пар конденсируется в жидкость, которая затем отделяется и удаляется из системы .
Современные модели оснащаются трехфазными теплообменниками типа «воздух-воздух» и «воздух-хладагент», что позволяет не только эффективно осушать воздух, но и экономить энергию. Холодный осушенный воздух на выходе подогревается теплым влажным воздухом на входе, предотвращая запотевание трубопроводов и повышая общую эффективность .
1.2 Конструкция и основные компоненты
Основными элементами рефрижераторного осушителя являются:
- Теплообменник (обычно трехступенчатый: предварительный охладитель, испаритель, сепаратор конденсата) .
- Холодильный компрессор, обеспечивающий циркуляцию хладагента .
- Конденсатор с вентилятором для охлаждения хладагента.
- Терморегулирующий вентиль или капиллярная трубка для снижения давления хладагента.
- Влагомаслоотделитель (демистер) для эффективного удаления сконденсировавшейся влаги .(можно установить отдельно)
- Автоматический конденсатоотводчик, который сливает воду без потерь сжатого воздуха
- Клапан горячего газа, предотвращающий замерзание конденсата при низких нагрузках .
1.3 Технические характеристики и показатели
Ключевой характеристикой является точка росы под давлением (PDP). Для рефрижераторных осушителей стандартный показатель составляет от +2°C до +5°C, чаще всего +3°C . Более низкую точку росы они обеспечить не могут, так как вода при температурах ниже 0°C превращается в лед, нарушая работу оборудования.
1.4 Преимущества и недостатки
Преимущества:
- Низкая стоимость оборудования и обслуживания .
- Простота и надежность конструкции.
- Отсутствие потерь сжатого воздуха (в отличие от адсорбционных моделей с продувкой).
- Компактность и широкий модельный ряд .
Недостатки:
- Ограниченная степень осушения. Невозможно достичь отрицательной точки росы .
- Зависимость от температуры окружающей среды и входного воздуха.
- Чувствительность к загрязнениям (масло, частицы), которые снижают эффективность теплообмена.
___________________________________________________________________________

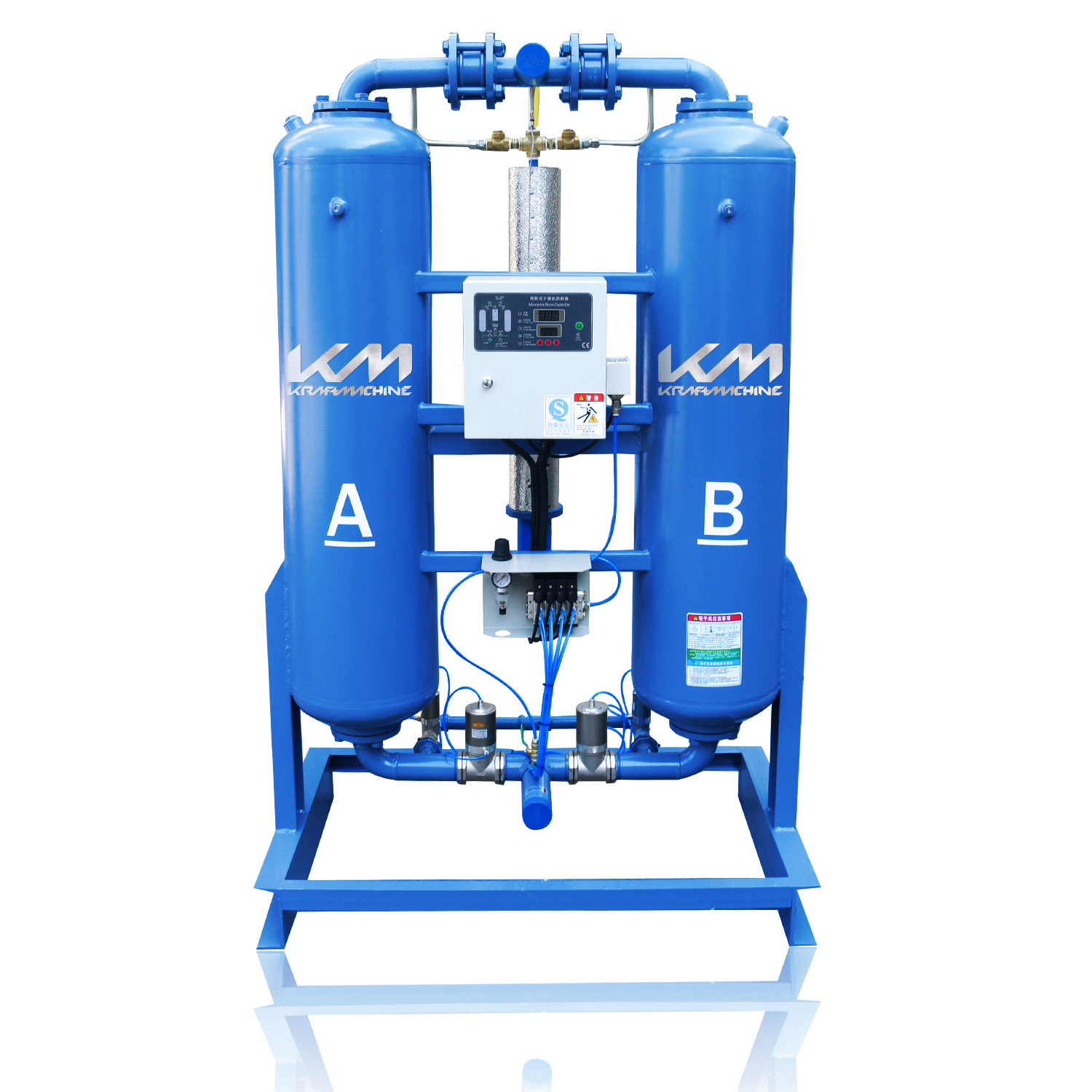

Глава 2: Адсорбционные осушители
2.1 Принцип действия
Адсорбционные осушители используются там, где требуется очень сухой воздух. Они работают за счет физического свойства некоторых материалов (адсорбентов) притягивать и удерживать молекулы воды на своей поверхности
Влажный воздух проходит через слой адсорбента, который поглощает влагу. Когда материал насыщается, его необходимо регенерировать (просушить). Для обеспечения непрерывности процесса большинство адсорбционных осушителей имеют двухбашенную конструкцию: пока одна башня осушает воздух, вторая проходит регенерацию .
___________________________________________________________________________
2.2 Типы адсорбентов
Выбор адсорбента зависит от требуемой точки росы и условий эксплуатации:
- Силикагель: Универсальный адсорбент, часто используется для достижения точки росы до -40°C .
- Активированный оксид алюминия: Прочный материал с высоким сроком службы, устойчив к капельной влаге .
- Молекулярные сита (цеолиты): Применяются для глубокой осушки до -70°C и ниже .
___________________________________________________________________________
2.3 Способы регенерации
Основное различие между моделями адсорбционных осушителей заключается в методе регенерации адсорбента:
- Безнагревная (холодная) регенерация (Heatless): Для сушки адсорбента используется часть осушенного воздуха (около 15-20%). Это простой, но энергозатратный метод из-за потерь сжатого воздуха .
- С внешним подогревом (Heated Purge): Продувочный воздух нагревается электричеством, что снижает его расход до 7-8% .
- С воздуходувкой (Blower Purge): Для регенерации используется атмосферный воздух, нагнетаемый вентилятором и нагреваемый. Потери сжатого воздуха минимальны (около 2,5%), что делает этот метод эффективнее безнагревного на 40% .
- С использованием тепла сжатия (Heat of Compression - HOC): Применяется только в безмасляных винтовых компрессорах. Горячий сжатый воздух с температурой 130-200°C напрямую используется для регенерации, что позволяет осушать воздух практически без дополнительных затрат энергии. Часто такие осушители выполняются в виде вращающегося барабана .
______________________________________________________________________________
2.4 Преимущества и недостатки
Преимущества:
- Низкая точка росы. Стабильно достигаются значения до -40°C, -70°C и ниже.
- Защита оборудования от замерзания при низких температурах.
Недостатки:
- Высокая стоимость оборудования.
- Потери сжатого воздуха на продувку (в некоторых моделях) и необходимость в дополнительной фильтрации для защиты адсорбента от масла.
- Периодическая замена адсорбента, стоимость которой входит в эксплуатационные расходы.
_____________________________________________________________________________
Глава 3: Сравнительный анализ и выбор
3.1 Сравнительная таблица
|
Характеристика |
Рефрижераторный осушитель |
Адсорбционный осушитель |
|
Принцип работы |
Охлаждение и конденсация |
Поглощение лаги адсорбентом |
|
Точка росы (PDP) |
+2°C ... +5°C |
От -20°C до -70°C и ниже |
|
Потери воздуха |
Отсутствуют |
Присутствуют (0-20% в зависимости от типа) |
|
Энергопотребление |
Умеренное (компрессор и вентилятор) |
Может быть высоким из-за потерь воздуха или нагрева |
|
Стоимость |
Низкая и средняя |
Высокая |
|
Обслуживание |
Простое, замена фильтров, проверка хладагента |
Замена адсорбента, обслуживание клапанов |
|
Чувствительность к маслу |
Средняя (снижает эффективность) |
Высокая (разрушает адсорбент) |
______________________________________________________________________________
3.2 Критерии выбора
- Требования к качеству воздуха (точке росы).Если достаточно +3°C, выбирайте рефрижераторный. Если нужен воздух с отрицательной точкой росы (для наружных сетей зимой, критичных производств) — только адсорбционный .
- Наличие масла. Если используется маслозаполненный компрессор, перед адсорбционным осушителем обязательна установка высокоэффективных маслоотделителей . Рефрижераторные менее чувствительны к этому.
- Условия эксплуатации. Рефрижераторные осушители менее эффективны при высоких температурах на входе и в жарких помещениях.
Заключение
Выбор между рефрижераторным и адсорбционным осушителем — это компромисс между стоимостью и качеством осушения. Рефрижераторные осушители являются экономичным и надежным решением для большинства промышленных задач, где не требуется сверхнизкая точка росы. Адсорбционные осушители незаменимы для критических производственных процессов, где наличие влаги недопустимо, и позволяют достичь глубокой осушки воздуха. Правильный выбор типа осушителя, основанный на анализе требований производства, обеспечит долговечность оборудования и высокое качество выпускаемой продукции.
