Как выбрать компрессор для выдува ПЭТ тары
Компрессор для выдува ПЭТ обеспечивает формование тары сжатым воздухом. Его выбирают по характеристикам выдувной машины, производительности линии и требованиям к качеству воздуха. В статье разберём расчётные данные, устройство системы и ошибки при подборе.
Что представляет собой система воздуха для ПЭТ
Выдувная линия потребляет воздух циклически. В зависимости от конструкции машины для разных операций используют разные уровни давления. Воздух высокого давления участвует в формовании изделия. Пневмоприводы могут питаться от отдельной линии меньшего давления. Нагрузка зависит от формы и объёма тары, числа гнёзд и скорости машины. Поэтому одинаковая производительность в бутылках в час не гарантирует одинакового расхода воздуха.
Как работает компрессорная система выдува

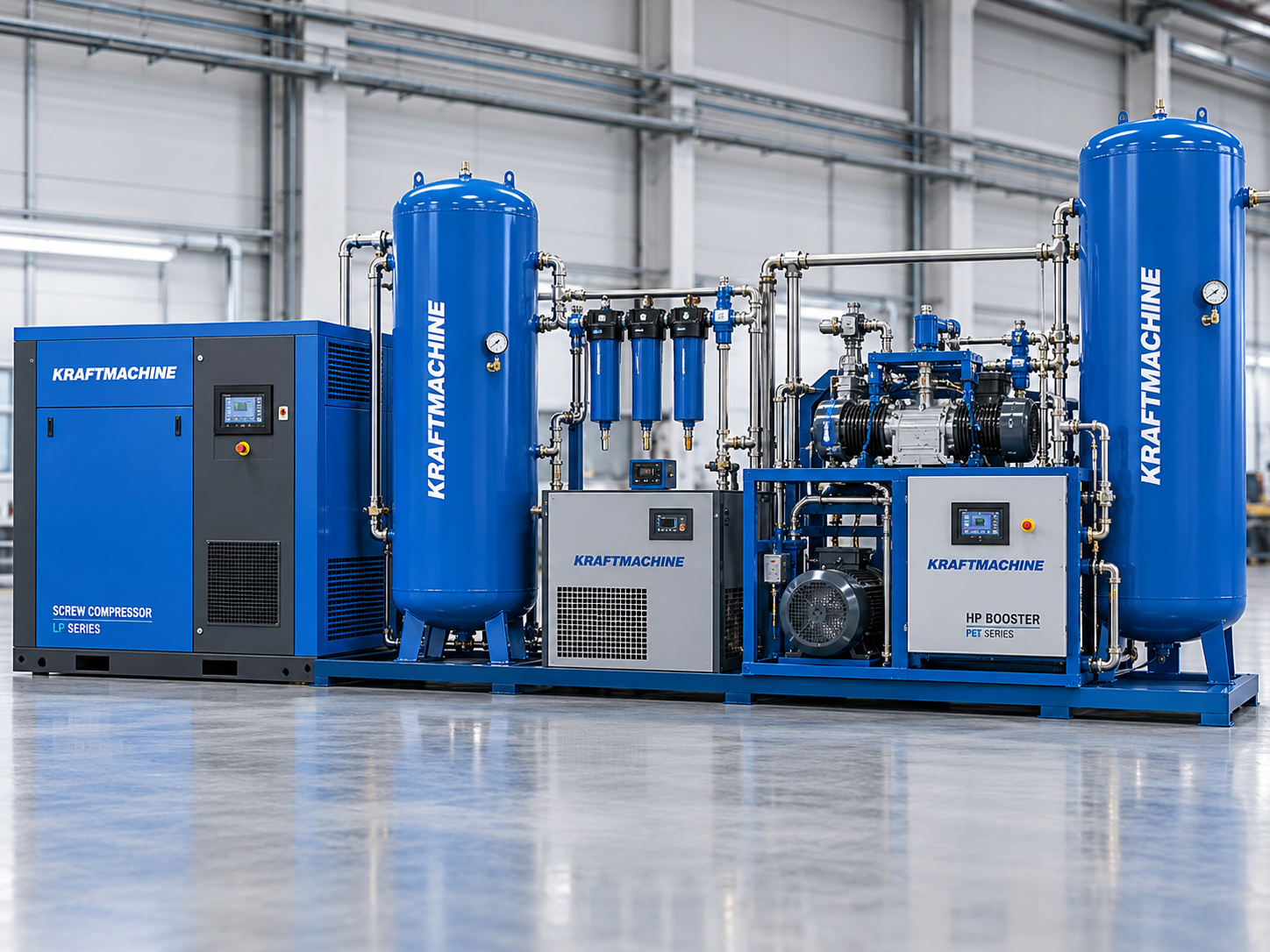

Компрессор сжимает воздух, после чего система охлаждения и подготовки доводит его параметры до требований оборудования. Ресивер помогает покрывать кратковременное увеличение расхода в цикле. Осушение и фильтрацию рассчитывают на фактическое давление и температуру в точке установки.
Возможны самостоятельный компрессор высокого давления и схема с предварительным сжатием и бустером. При наличии рекуперации воздуха на выдувной машине её влияние учитывают по данным производителя. Складывать паспортный расход без рекуперации и экономию из рекламного описания нельзя.
Основные характеристики компрессора для выдува ПЭТ
- Рабочее давление — минимально допустимое на входе машины при выдуве.
- Производительность — расход, приведённый к указанным условиям, с учётом режима линии.
- Качество воздуха — требования к воде, маслу и частицам в месте использования.
- Охлаждение — отвод тепла от компрессора и промежуточных охладителей.
- Резервирование — допустимое время остановки линии и способ поддержания подачи.
Безмасляное сжатие не отменяет проверку качества входящего воздуха и необходимости его подготовки. Обозначение класса чистоты должно сопровождаться требованиями и способом контроля. Для пищевой упаковки дополнительно учитывают условия контакта воздуха с изделием.
Фото 2. Магистральные фильтры из каталога KRAFTMACHINE. Источник
Преимущества и недостатки схем подачи воздуха
Плюсы отдельной высоконапорной системы: независимость от общезаводской сети и возможность согласовать оборудование с линией. Схема с бустером позволяет использовать подготовленный воздух предварительной ступени, если её мощности достаточно.
Минусы: высокая пиковая нагрузка, требования к охлаждению и стоимость оборудования высокого давления. При питании бустера от общей сети появляется зависимость от других потребителей. Недостаток воздуха на входе бустера ограничит работу всей линии.
Где применяются компрессоры для ПЭТ
Оборудование используют на линиях выпуска бутылок и другой ПЭТ-тары. Параметры системы меняются при переходе на другой объём изделия или увеличении скорости выдува. Расширение ассортимента необходимо учитывать до заказа компрессора.
Как рассчитать потребность линии в воздухе
Первый источник данных — паспорт и техническое задание изготовителя выдувной машины. Нужны расход по ступеням давления, условия приведения объёма, график цикла и сведения о возврате воздуха. Дополнительно учитывают собственные потери системы подготовки и обоснованный резерв.
Условный пример: изготовитель указал расход 0,012 Нм³ на изделие при определённом режиме. Для 6 000 изделий в час получаем 72 Нм³/ч, или 1,2 Нм³/мин. Расчёт применим только к указанной операции; отдельный расход пневмоприводов и кратковременные пики проверяют дополнительно.
Не переводите геометрический объём бутылки в расход простым умножением на избыточное давление. Такой подход не учитывает цикл, объёмы машины, температуры и рекуперацию. При сдаче станции контролируйте параметры во время выпуска продукции.
Заключение
Компрессор для выдува ПЭТ подбирают вместе с системой подготовки, охлаждения и резервирования. Передайте KRAFTMACHINE паспорт машины и рабочие форматы тары, чтобы расчёт соответствовал фактическому выпуску.
