Система рекуперации тепла компрессора позволяет использовать до 94% энергии, которая раньше просто выбрасывалась в атмосферу. Обычно электричество, потребляемое компрессором, на 96% преобразуется в тепло, которое уходит через систему охлаждения. В этой статье разберем, как инженерные схемы утилизации помогают отапливать цеха, греть воду и снижать себестоимость продукции. Вы узнаете принцип работы, основные варианты внедрения и критерии выбора оборудования.

Что такое рекуперация тепла в компрессорных системах
Рекуперация тепла от компрессора — это инженерное решение, направленное на улавливание и повторное использование избыточной тепловой энергии. При сжатии атмосферный воздух сильно нагревается, и в стандартной схеме это тепло рассеивается через радиаторы или выбрасывается на улицу. Утилизация позволяет перехватить горячий теплоноситель до того, как он остынет, и направить его на нужды предприятия. Это не побочная технология, а полноценный инструмент энергосбережения. На практике окупаемость таких систем часто составляет от 1 до 3 лет. В результате предприятие не тратит газ или электричество на нагрев там, где можно использовать "мусорное" тепло винтового компрессора.

Как работает система утилизации тепла компрессора
Принцип работы основан на интеграции в контур охлаждения компрессора теплообменника, который передает энергию потребителю без смешивания сред. Маслозаполненный винтовой блок отдает температуру маслу, которое затем проходит через термостат и направляется не в кулер, а в рекуператор. Там тепло передается воде или воздуху, идущему в систему отопления цеха. Автоматика управляет трехходовыми клапанами и переключает потоки приоритетно: сначала обеспечивается нормальный температурный режим работы компрессора, и только излишки направляются на утилизацию. Если потребителю тепла не нужно много — избыток сбрасывается на резервный охладитель. Схема позволяет подключать водяные калориферы, теплые полы или бойлеры косвенного нагрева без риска перегрева винтового компрессора.

Преимущества и недостатки рекуперации тепла
Внедрение технологии дает бизнесу несколько важных выгод, но требует учета особенностей режима работы оборудования.

Плюсы:
— Радикальное снижение затрат на отопление: тепло от компрессора ложится в основу обогрева производственных площадей и покрывает до 60–70% потребности.
— Быстрый возврат инвестиций: при круглосуточной работе компрессора срок окупаемости редко превышает два отопительных сезона.
— Увеличение ресурса компрессора: вторичный контур помогает точнее поддерживать температуру масла без резких перепадов.
— Экологичность: сокращение выбросов CO₂ за счет уменьшения сжигания ископаемого топлива на котельной.

Минусы:
— Привязка к режиму работы: если компрессор загружен на 40%, выход тепла пропорционально падает.
— Сезонность спроса: летом излишки сложнее использовать, если нет потребителя с постоянной нагрузкой (например, линия мойки тары).
— Первоначальные вложения в обвязку: требуется прокладка утепленных труб к точкам потребления и установка автоматики.

Где применяется отходящее тепло компрессоров

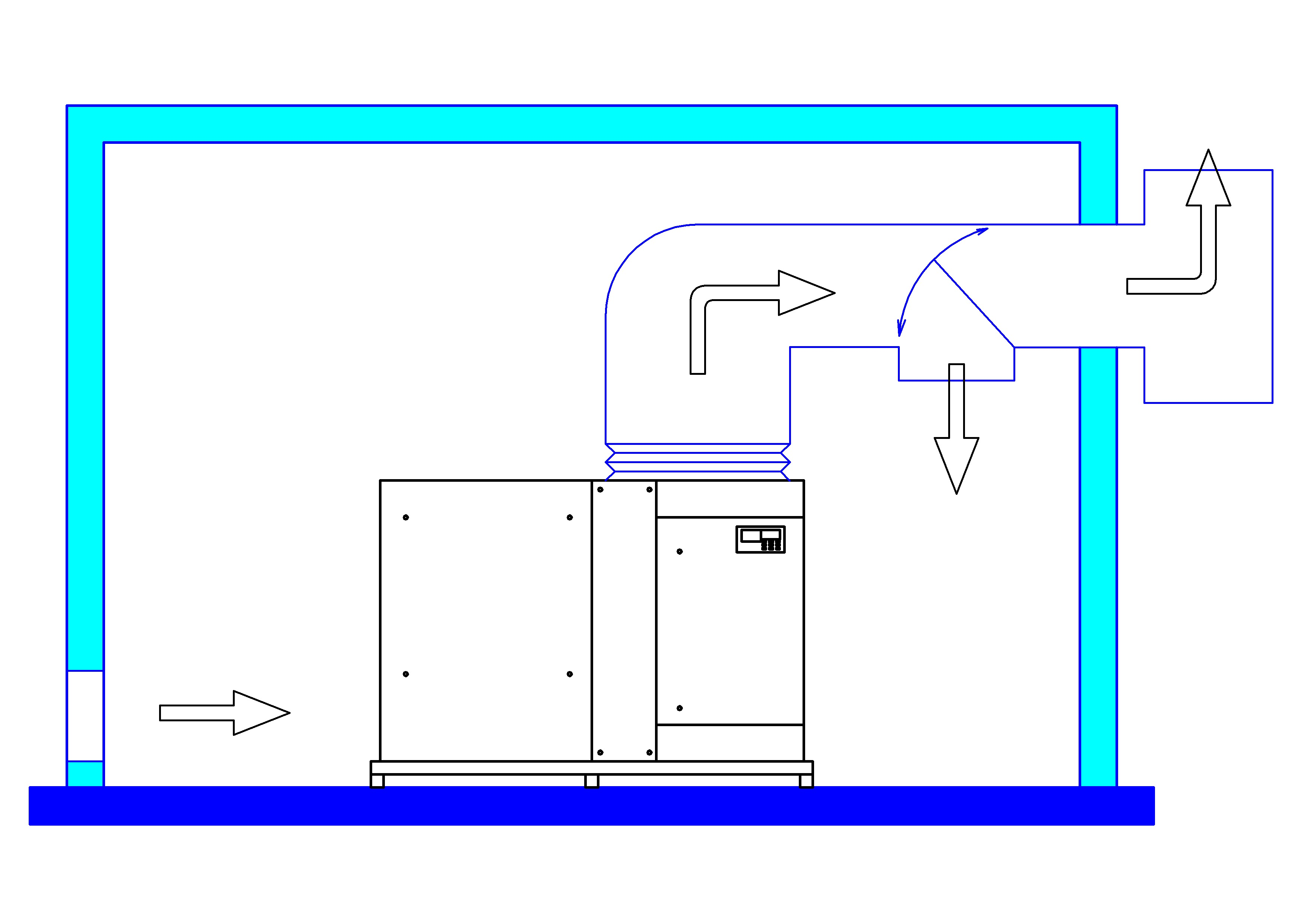

Отопление цехов и складских терминалов — самое популярное направление, где горячий воздух от охлаждения маслоотделителя по воздуховодам забирается прямо в помещение. Второе по востребованности решение — горячее водоснабжение для душевых и столовых, где вода нагревается до 65–70 °C через пластинчатый теплообменник. Технологический подогрев жидкостей используют перед нанесением гальванических покрытий, в CIP-мойках или для обогрева вязких масел в емкостях хранения. На вредных производствах (деревообработка, цемент) утилизированное тепло применяют для сушки продукции в специальных камерах. Также сжатый горячий воздух эффективен в конструкциях воздушно-тепловых завес на воротах.

Как выбрать оборудование для утилизации тепла компрессора
Первый шаг — определить свободную тепловую мощность: из паспортной мощности привода вычитают потребление вентиляторов, умножая всё на коэффициент загрузки (не берите 100%, закладывайте 85–90%). Тип теплоносителя диктует выбор теплообменника: вода-масло (пластинчатый) для ГВС или воздух-масло (радиатор с канальным вентилятором) для локального отопления цеха. Проверьте диапазон регулирования автоматики: клапаны должны плавно удерживать температуру масла на входе в винтовой блок не ниже 60 °C. Обязательно оснащайте систему байпасом и аварийным охладителем (драйкулером), чтобы при пиковых нагрузках компрессор не уходил в аварию. Сравните несколько типовых инженерных схем от поставщика и убедитесь, что монтаж не создаст избыточного гидравлического сопротивления в масляной магистрали.

Заключение
Рекуперация тепла давно перестала быть опцией для крупных ТЭЦ и стала стандартом энергоэффективности для промышленных компрессоров. Правильно встроенный теплообменник превращает климатические затраты в прибыль, а не в обогрев улицы. Главное — доверять проектирование инженерам с опытом, чтобы не нарушить тепловой режим оборудования. О Также будет полезно прочитать статью «Как сократить расходы на электроэнергию компрессорного парка» и материал «Водяное охлаждение компрессоров: когда воздушного кулера недостаточно».
