Винтовые компрессоры с подготовкой воздуха для фармацевтики: как обеспечить чистоту, соответствующую GMP

В фармацевтическом производстве сжатый воздух напрямую контактирует с продукцией, оборудованием и упаковкой. Любое загрязнение — масло, влага, микроорганизмы — делает продукт небезопасным и бракует всю партию. Винтовые компрессоры с подготовкой воздуха для фармацевтики решают эту задачу, обеспечивая воздух класса 0 по ISO 8573‑1. В статье разберём, как устроены такие системы, на какие параметры обратить внимание и как соблюсти требования GMP.

_________________________________________________________________________

 Что такое винтовой компрессор с подготовкой воздуха для фармацевтики

Это комплекс оборудования, который генерирует сжатый воздух с помощью винтовой пары и последовательно доводит его до качества, пригодного для использования в чистых зонах фармацевтики. В отличие от промышленных моделей, здесь критически важны:

- Абсолютная безмасляность — применяются компрессоры класса 0 (сертифицированные по ISO 8573‑1), где масло полностью исключено из зоны сжатия, либо используются маслозаполненные модели с многоступенчатой фильтрацией до следовых концентраций, одобренных для фармпроизводства.

- Бактерицидная фильтрация — установка стерильных фильтров (0,01–0,003 мкм), задерживающих микроорганизмы и эндотоксины.

- Осушка до глубокой точки росы — адсорбционные осушители с точкой росы −40 °C и ниже, предотвращающие рост бактерий в трубопроводах. https://kraftmachine.ru/catalog/podgotovka-szhatogo-vozduha/adsorbtsionnye-osushiteli-vozduha/

Весь комплекс монтируется с учётом требований GMP (Good Manufacturing Practice): материалы, не выделяющие частиц, разделение зон, возможность санитарной обработки.

_____________________________________________________________________________________________________________________________

 Как устроен и работает комплекс «винтовой компрессор + подготовка воздуха» для фармацевтики

Принцип работы винтового компрессора основан на сжатии воздуха в зазоре между двумя роторами. В фармацевтике предпочтение отдаётся безмасляным моделям (сухого сжатия), где роторы разделены синхронными шестернями и не требуют масла в камере сжатия. Это гарантирует отсутствие масляного аэрозоля на выходе.

Далее воздух поступает в систему подготовки, которая включает:

1. Рефрижераторный или адсорбционный осушитель — первый удаляет конденсат охлаждением до +3 °C, второй обеспечивает точку росы до −70 °C, что критически важно для предотвращения роста микроорганизмов и коррозии.
2. Многоступенчатая фильтрация:

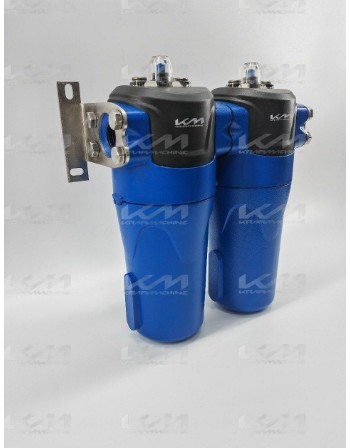

   - Предфильтр (1 мкм) — удаляет механические частицы. https://kraftmachine.ru/catalog/magistralnye-filtry/filtry-osnovnoy-ochistki/

   - Тонкий фильтр (0,01 мкм) — задерживает аэрозоли и микрочастицы. https://kraftmachine.ru/catalog/magistralnye-filtry/filtry-tonkoy-ochistki/

   - Угольный адсорбер — удаляет остаточные пары масла (если используется маслозаполненный компрессор). https://kraftmachine.ru/catalog/magistralnye-filtry/filtry-sverhtonkoy-ochistki/

   - Стерильный фильт* (0,003 мкм) — задерживает бактерии и вирусы, часто с возможностью проверки целостности. https://kraftmachine.ru/catalog/magistralnye-filtry/filtry-dlya-udaleniya-parov-i-maslyanyh-zapahov/

3. Система осушки и ресивер — накопительный ресивер из нержавеющей стали с автоматическим конденсатоотводчиком и внутренним покрытием, исключающим ржавчину.

Все элементы соединяются трубопроводами из нержавеющей стали с внутренней электрохимической полировкой, что исключает накопление загрязнений и облегчает очистку.

_____________________________________________________________________________________________________________________________

Основные характеристики винтового компрессора с подготовкой воздуха для фармацевтики

При выборе обращают внимание на пять ключевых параметров:

1. Класс чистоты по ISO 8573-1— для фармацевтики обязателен класс 0 по маслу (остаточное содержание < 0,01 мг/м³), 1 по твёрдым частицам (< 0,1 мкм) и 2 по точке росы (−40 °C). Для стерильных зон требования жёстче — класс 1 по влаге (−70 °C).
2. Безмасляная технология — компрессоры с сертификацией «Class 0» от TÜV или аналогичной исключают риск попадания масла в продукт.
3. Материалы исполнения — внутренние поверхности из нержавеющей стали (AISI 304 или 316L), уплотнения из фторопласта или EPDM, устойчивые к дезинфекции.
4. Производительность и давление — рассчитываются с учётом пиковых нагрузок (например, работа лиофильных сушилок, пневмотранспорт таблеток) и запаса на регенерацию осушителя.
5. Интеграция с системой управления — возможность мониторинга параметров (точка росы, перепад давления на фильтрах, целостность стерильных фильтров) и документирования для GMP-отчётности.

 Преимущества и недостатки

Преимущества:

- Полное соответствие требованиям GMP, FDA, EU GMP — готовность к инспекциям.

- Исключение риска контаминации продукции маслом, влагой или микроорганизмами.

- Возможность стерилизации системы (SIP) и парового конденсата.

- Долгий ресурс безмасляных компрессоров — до 100 000 моточасов при правильном обслуживании.

- Низкий уровень шума (до 70 дБ), что позволяет размещать оборудование в технических помещениях рядом с чистыми зонами.

Недостатки:

- Более высокая стоимость по сравнению с маслозаполненными промышленными компрессорами.

- Сложность монтажа и пусконаладки — требуется квалифицированный инжиниринг.

- Необходимость регулярной замены стерильных фильтров и проверки их целостности (что увеличивает эксплуатационные расходы).

- Более высокое энергопотребление у безмасляных моделей по сравнению с маслозаполненными аналогами.

 Где применяется

Комплексы «винтовой компрессор + подготовка воздуха» для фармацевтики используются:

- На производствах стерильных лекарственных форм (инъекции, глазные капли) — воздух для контактирующих с продуктом узлов.

- В цехах производства твёрдых лекарственных форм (таблетки, капсулы) — пневмотранспорт, смесители, прессы.

- На участках лиофильной сушки — сухой и чистый воздух для камер сушки.

- В лабораториях контроля качества и чистых зонах — для питающих пневматику аналитического оборудования.

- На предприятиях по производству активных фармацевтических субстанций (АФС) — для выдува и транспортировки.

 Как выбрать винтовой компрессор с подготовкой воздуха для фармацевтики

Практические рекомендации при подборе:

1. Определите класс чистоты — исходя из зоны использования: для стерильных зон (класс A/B) требуется класс 1.1.0 (твердые частицы < 0,1 мкм, точка росы −70 °C, масло 0). Для нестерильных зон допустим класс 1.2.0 (−40 °C).
2. Выбирайте безмасляную технологии — предпочтительны сертифицированные безмасляные винтовые компрессоры (dry screw) с классом 0 по ISO 8573-1. Это исключает необходимость в угольных адсорберах и упрощает валидацию.
3. Рассчитайте производительность с учётом пиков** — учтите не только среднее потребление, но и режимы регенерации осушителя, одновременную работу нескольких потребителей, а также запас на будущее расширение.
4. Уточните материалы и соединения — все элементы, контактирующие с воздухом, должны быть из нержавеющей стали с внутренней полировкой Ra ≤ 0,8 мкм. Сварные соединения — аргонодуговые с последующей пассивацией.
5. Предусмотрите систему мониторинга— обязательны датчики точки росы, перепада давления на фильтрах, а также возможность автоматической регистрации параметров для GMP-документооборота.
6. Обратитесь к специалистам по фармацевтическому инжинирингу— неправильный монтаж или выбор может привести к несоответствию при аудите и отбраковке продукции.

____________________________________________________________________________________________________________________________

Заключение

Винтовые компрессоры с подготовкой воздуха для фармацевтики — это не просто источник сжатого воздуха, а критическая система, влияющая на качество и безопасность лекарственных средств. Инвестиции в безмасляные компрессоры класса 0, адсорбционную осушку и стерильную фильтрацию окупаются отсутствием брака, успешным прохождением инспекций и доверием регуляторов. Доверяйте проектирование и монтаж специалистам, знакомым с требованиями GMP, чтобы гарантировать стабильность вашего производства.
