Запас производительности компрессора: 10, 20 или 30%

Какой запас производительности нужен промышленному компрессору: 10, 20 или 30%. Разбираем пики нагрузки, резерв N+1, CAPEX, ЧРП и энергопотребление.

Какой запас производительности должен быть у промышленного компрессора — 10, 20 или 30%?

Запас производительности компрессора необходим для стабильной работы пневмосистемы при колебаниях потребления, кратковременных пиках и планируемом расширении производства. Однако распространённый подход «возьмём компрессор на 20–30% мощнее на всякий случай» не всегда технически и экономически оправдан.

Избыточно большой компрессор увеличивает первоначальные капитальные затраты — CAPEX, а при неправильной схеме регулирования может большую часть времени работать на частичной нагрузке, повышая себестоимость сжатого воздуха. Поэтому правильный запас определяют не одной универсальной цифрой, а по фактическому графику потребления, продолжительности пиков, типу регулирования, планам развития и требованиям к резервированию. CAGI прямо рекомендует при подборе оборудования исходить из расхода, давления и качества воздуха и предостерегает от механического применения универсальных «правил большого пальца». cagi.org

Что такое запас производительности компрессора

Запас производительности — это разница между максимальным расчётным потреблением предприятия и производительностью установленного компрессорного оборудования.

Например, если подтверждённый максимальный расход предприятия составляет:

20 м³/мин,

то компрессор с различным запасом будет иметь следующую производительность:

На первый взгляд кажется, что 26 м³/мин всегда безопаснее 22 м³/мин. Но технически это не обязательно так.

Если предприятие большую часть времени потребляет только 13–15 м³/мин, компрессор на 26 м³/мин будет постоянно работать далеко от своей номинальной точки. Для некоторых типов регулирования такая эксплуатация энергетически невыгодна. CAGI отмечает, что чрезмерно большой компрессор при сниженной нагрузке может потреблять больше энергии, чем требуется для фактического объёма воздуха. cagi.org

Поэтому задача состоит не в том, чтобы выбрать максимально большой компрессор, а в том, чтобы обеспечить необходимый расход воздуха с разумным резервом и минимальной стоимостью эксплуатации.

Почему нельзя просто всегда добавлять 20–30%

Запас 20–30% часто используется как ориентир, но не является универсальным нормативом для любой компрессорной станции.

Представим два предприятия.

Предприятие №1

Фактический расход:

• ночью — 7 м³/мин;
• обычная работа — 12–14 м³/мин;
• кратковременный максимум — 20 м³/мин.

Если установить один компрессор на 26 м³/мин только потому, что к максимуму 20 м³/мин добавили 30%, большую часть времени оборудование будет работать примерно на половине своей максимальной производительности.

Предприятие №2

Фактический расход:

• минимальный — 18 м³/мин;
• обычный — 19–20 м³/мин;
• максимум — 21 м³/мин;
• через год планируется новая линия на 3 м³/мин.

Здесь компрессор или компрессорная станция на 24–26 м³/мин уже может быть рациональным решением.

То есть одинаковый запас 30% в первом случае может быть избыточным, а во втором — обоснованным.

Именно поэтому для корректного подбора необходимо знать не только максимальный расход, но и профиль нагрузки во времени. При аудите системы сжатого воздуха измеряют расход, давление и режимы работы оборудования в течение смены или нескольких суток. Министерство энергетики США также рекомендует строить профиль нагрузки, поскольку кратковременные пики и постоянный высокий расход требуют разных решений. The Department of Energy's Energy.gov

Когда достаточно запаса производительности 10%

Запас около 10% может быть достаточным для предприятия со стабильным и хорошо изученным потреблением.

Например:

Максимальный подтверждённый расход — 18 м³/мин.

Добавляем 10%:

18 × 1,10 = 19,8 м³/мин.

В такой ситуации компрессор с FAD около 20 м³/мин может быть достаточным.

Запас 10% наиболее логичен, если:

• фактический расход измерен расходомером;
• производство работает стабильно;
• одновременность включения потребителей известна;
• сильных кратковременных пиков нет;
• утечки пневмосети устранены;
• расширение производства в ближайшее время не планируется;
• имеется правильно подобранный ресивер;
• остановка одного компрессора не создаёт критического риска либо предусмотрен отдельный резерв.

Главное условие — исходные 18 м³/мин должны быть реальным максимальным одновременным расходом, а не приблизительной оценкой.

Если цифра получена простым суммированием паспортного расхода всего оборудования или, наоборот, оценена «на глаз», 10% могут оказаться недостаточными.

Когда необходим запас около 20%

Запас 15–20% — наиболее универсальный диапазон для многих промышленных объектов с умеренно изменяющейся нагрузкой.

Например:

Расчётный максимум — 20 м³/мин.

При запасе 20%:

20 × 1,20 = 24 м³/мин.

Такой резерв позволяет компенсировать небольшие отклонения между расчётным и фактическим потреблением, кратковременные изменения технологического режима и подключение дополнительных потребителей небольшой мощности.

Запас около 20% можно рассматривать, если:

• нагрузка в течение смены меняется;
• одновременно включаются несколько крупных потребителей;
• точность исходных данных ограничена;
• периодически возникают пики расхода;
• возможно небольшое расширение производства;
• компрессор работает в составе системы с частотным регулированием или несколькими агрегатами.

При этом 20% нельзя автоматически закладывать на утечки.

Если предприятие реально потребляет 20 м³/мин, из которых 4 м³/мин уходят через негерметичную сеть, правильным решением является не покупка компрессора большего размера, а поиск и устранение утечек.

Пневмоаудит позволяет определить фактическое потребление, потери давления, загрузку компрессоров и утечки до покупки дополнительной мощности. Kraftmachine™, ООО «КРАФТ-АЙР»

Аудит системы сжатого воздуха: как выявить потери и снизить затраты

Когда оправдан запас производительности 30%

Запас около 30% может быть рациональным, но только при конкретных основаниях.

Например:

Текущий максимальный расход — 20 м³/мин.

Через год планируется установка оборудования:

+4 м³/мин.

Дополнительно необходим небольшой эксплуатационный резерв.

Тогда выбор системы производительностью около 25–26 м³/мин имеет понятное техническое обоснование.

Запас 25–30% чаще оправдан, если:

• уже утверждено расширение производства;
• подключаются новые станки или технологические линии;
• присутствуют существенные и продолжительные пики;
• потребление трудно спрогнозировать;
• производство работает в несколько режимов;
• будущая производительность известна и подтверждена проектом;
• система состоит из нескольких управляемых компрессоров.

Но покупать компрессор на 30% больше просто потому, что «так надёжнее», неправильно.

Если потребность в дополнительном воздухе может появиться только через пять лет, часто выгоднее сейчас предусмотреть:

• место под второй компрессор;
• электрические мощности;
• коллектор;
• резервный патрубок;
• соответствующий диаметр магистрали;
• возможность объединения машин общим контроллером.

Это позволяет избежать многолетней эксплуатации слишком большого компрессора.

Кратковременный пик не всегда требует компрессор на 30% больше

Особенно важно различать постоянный расход и короткий импульсный расход.

Предположим:

• обычное потребление — 15 м³/мин;
• несколько раз в час расход повышается до 22 м³/мин;
• продолжительность пика — 15–20 секунд.

Покупать компрессор постоянной производительностью 24–26 м³/мин только ради нескольких секунд повышенного потребления может быть экономически невыгодно.

В подобных системах кратковременный пик может покрываться правильно рассчитанным воздушным ресивером.

CAGI указывает, что максимальный кратковременный спрос может обеспечиваться не только дополнительной мощностью компрессора, но и запасённым сжатым воздухом; чем эффективнее организовано хранение воздуха, тем ближе производительность компрессорного оборудования можно подбирать к фактическому среднему расходу. cagi.org

Однако ресивер не является источником воздуха.

Если предприятие постоянно расходует:

25 м³/мин,

а компрессор производит только:

20 м³/мин,

никакой большой ресивер не устранит постоянный дефицит производительности. После расходования накопленного воздуха давление начнёт снижаться.

Ресивер эффективен именно для кратковременных пиков, а не для компенсации постоянной нехватки компрессорной мощности.

Запас производительности и резервный компрессор — не одно и то же

Это один из наиболее важных моментов при проектировании промышленной компрессорной.

Допустим, предприятию требуется:

20 м³/мин.

Установлен один компрессор:

26 м³/мин.

Формально запас составляет 30%.

Но если этот компрессор остановится из-за аварии или технического обслуживания, доступная производительность станет:

0 м³/мин.

Следовательно, 30% запаса производительности не являются резервированием.

Для производства, где отсутствие сжатого воздуха приводит к остановке технологической линии, необходимо отдельно рассматривать схему N+1.

Например:

Вариант 1

2 × 20 м³/мин

Один работает, второй находится в резерве.

Вариант 2

3 × 10 м³/мин

Два агрегата обеспечивают максимальный расход:

10 + 10 = 20 м³/мин,

а третий остаётся резервным.

Вторая схема зачастую позволяет лучше адаптироваться к переменному потреблению. CAGI также приводит подход с тремя компрессорами примерно по 50% максимальной потребности: два покрывают пик, третий обеспечивает резерв, а при небольшой нагрузке может работать только один агрегат. cagi.org

Один или несколько компрессоров: что выгоднее

Почему слишком большой компрессор увеличивает CAPEX

CAPEX — капитальные затраты на приобретение и ввод оборудования.

Если предприятию реально необходимо 20 м³/мин, выбор оборудования на 30 м³/мин вместо 22–24 м³/мин может увеличить затраты не только на сам компрессор.

Могут потребоваться:

• электродвигатель большей мощности;
• более мощный частотный преобразователь;
• увеличенный силовой кабель;
• коммутационная аппаратура большего номинала;
• более крупный осушитель;
• фильтры большей пропускной способности;
• увеличенный ресивер;
• более крупная вентиляция компрессорной;
• увеличение выделенной электрической мощности.

Поэтому экономический эффект неправильного запаса необходимо оценивать для всей компрессорной станции, а не только по цене компрессора.

Например, выбор компрессора на 160 кВт вместо достаточной установки на 132 кВт может потянуть за собой изменение значительной части инфраструктуры.

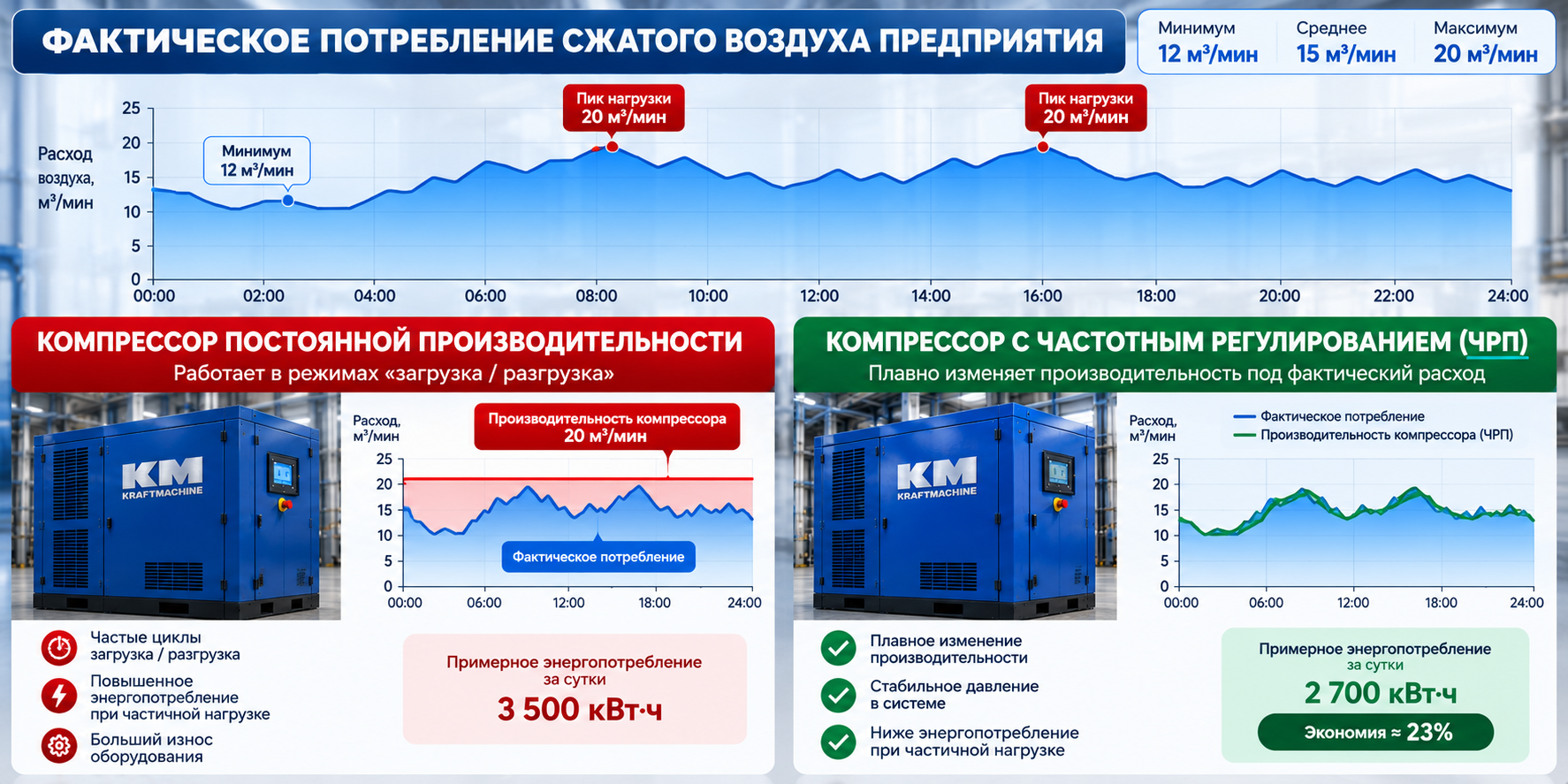

Почему избыточная производительность может увеличивать энергопотребление

Большой компрессор не обязательно постоянно потребляет свою номинальную мощность. Но это не означает, что его можно без последствий выбирать с любым запасом.

Особенно важно учитывать тип регулирования.

Компрессор постоянной производительности

Установка работает в режимах:

загрузка → разгрузка → загрузка.

Если компрессор значительно больше фактического потребления, он быстрее достигает верхнего давления и чаще переходит в разгрузку.

При этом разгруженный винтовой компрессор продолжает вращаться и потреблять электроэнергию, хотя полезный воздух практически не производится.

Поэтому длительная работа сильно завышенного компрессора при низкой загрузке способна ухудшить удельное энергопотребление.

CAGI отмечает, что работа компрессоров на частичной нагрузке в зависимости от применяемой системы регулирования может быть существенно менее эффективной. cagi.org

Компрессор с частотным регулированием

ЧРП позволяет изменять обороты двигателя и подстраивать производительность под расход предприятия.

Такой компрессор значительно лучше работает с переменной нагрузкой, однако у него также существует допустимый диапазон регулирования.

Выбирать компрессор с FAD 30 м³/мин для предприятия, которое большую часть времени потребляет 5–7 м³/мин, только из-за наличия частотного преобразователя тоже неправильно.

Необходимо проверить:

• минимальную производительность;
• диапазон частот;
• удельную мощность при частичной нагрузке;
• продолжительность работы в минимальном диапазоне.

Поэтому ЧРП смягчает последствия запаса, но не отменяет необходимость правильного подбора компрессора.

Как запас производительности влияет на стоимость 1 м³ воздуха

Для предприятия важно не просто количество установленных киловатт, а стоимость реально произведённого воздуха.

Допустим, два решения обеспечивают одну и ту же технологию.

Вариант А

Компрессор подобран близко к фактическому расходу и большую часть времени работает в эффективной зоне.

Вариант Б

Компрессор значительно превышает необходимую производительность и длительно работает на частичной нагрузке или в режиме загрузка/разгрузка.

Даже если обе установки полностью обеспечивают производство воздухом, стоимость 1 м³ сжатого воздуха может различаться.

Поэтому при сравнении оборудования необходимо анализировать:

удельную мощность = потребляемая мощность / производительность.

Но показатель нужно оценивать не только в номинальной точке, а и при той загрузке, при которой компрессор реально будет работать большую часть года.

Подробная методика расчёта эксплуатационной стоимости рассмотрена отдельно.

Как рассчитать стоимость 1 м³ сжатого воздуха

Нужно ли включать утечки в запас компрессора

При проектировании полностью герметичной системы небольшой эксплуатационный резерв необходим. Но намеренно покупать большой компрессор для компенсации существующих утечек — плохое решение.

Рассмотрим пример:

Показания расходомера — 20 м³/мин.

После остановки производственного оборудования по магистрали продолжает проходить:

3 м³/мин.

Следовательно, существенная часть расхода может приходиться на утечки или нетехнологическое потребление.

Если просто добавить к 20 м³/мин ещё 30%:

20 × 1,30 = 26 м³/мин,

предприятие фактически приобретёт дополнительную компрессорную мощность для постоянного производства воздуха, который затем выбрасывается в атмосферу.

Правильная последовательность:

найти утечки → устранить их → повторно измерить расход → определить необходимый запас.

Поэтому пневмоаудит желательно проводить до выбора нового компрессора, а не после его покупки.

Нужно ли закладывать расход осушителя в запас

Зависит от типа системы подготовки воздуха.

Рефрижераторный осушитель в нормальном режиме не расходует значительную часть сжатого воздуха непосредственно на регенерацию.

У адсорбционных осушителей ситуация другая.

В зависимости от конструкции часть подготовленного воздуха может использоваться для регенерации адсорбента. Следовательно, если технологическому процессу необходимо получить после осушителя:

20 м³/мин,

компрессор до осушителя может быть обязан производить больше.

Поэтому при расчёте необходимо разделять:

расход потребителей

и

технологический расход самой системы подготовки воздуха.

Нельзя сначала прибавить 20% «запаса», а затем забыть, что осушитель имеет собственный расход на регенерацию.

Также фильтры и осушитель должны иметь достаточную пропускную способность для всей расчётной подачи компрессорной станции.

Почему запас по производительности нельзя заменять запасом по давлению

Ещё одна распространённая ошибка выглядит следующим образом:

«Если воздуха не хватает, просто поднимем давление с 8 до 10 бар».

Это не является правильным резервом производительности.

Повышение давления увеличивает количество энергии, необходимой для сжатия воздуха, а также может повысить потери через утечки и нерегулируемые потребители.

Если оборудованию требуется 7 бар, нет смысла постоянно производить 10 бар только ради искусственного запаса.

На сайте Kraftmachine этот вопрос отдельно рассмотрен на примерах рабочих давлений 7–16 бар. Kraftmachine™, ООО «КРАФТ-АЙР»

Как выбрать давление компрессора: 7, 8, 10, 13 или 16 бар

Запас по давлению должен компенсировать реальные потери в фильтрах, осушителях и трубопроводе. Запас производительности решает другую задачу — наличие необходимого расхода воздуха.

Как определить реальный максимальный расход предприятия

Перед выбором процента запаса нужно определить исходную точку.

Самый надёжный вариант — инструментальные измерения.

Необходимо получить график:

расход, м³/мин → время.

Желательно одновременно регистрировать:

• давление;
• расход;
• потребляемую электрическую мощность;
• состояние загрузки компрессоров;
• работу технологического оборудования.

Например, после недельного мониторинга получены следующие данные:

Из этих данных нельзя автоматически сделать вывод:

21 × 1,30 = 27,3 м³/мин.

Сначала нужно определить, могут ли пики покрываться ресивером, насколько часто они возникают и какой расход держится продолжительное время.

Именно график нагрузки позволяет понять, нужен один большой компрессор, несколько меньших агрегатов или базовый компрессор в сочетании с частотно-регулируемой машиной.

Какой запас выбрать: 10, 20 или 30%

Практически можно использовать следующую схему как ориентир, а не универсальный норматив:

Главный принцип:

Процент запаса должен следовать из режима работы предприятия, а не определять его.

CAGI рекомендует учитывать как нормальный, так и максимальный расход и отдельно анализировать необходимость резервной мощности и будущего расширения. cagi.org

Пример расчёта запаса производительности компрессора

Рассмотрим предприятие со следующими исходными данными:

• средний расход — 15 м³/мин;
• длительный максимальный расход — 20 м³/мин;
• кратковременный пик — 22 м³/мин;
• планируемая новая линия — 2 м³/мин;
• непрерывная работа производства.

Вариант №1 — один компрессор 22 м³/мин

После подключения новой линии длительный расход может приблизиться к:

20 + 2 = 22 м³/мин.

Запаса практически не остаётся.

Такой вариант рискован.

Вариант №2 — один компрессор 26 м³/мин

Запас относительно будущего расхода:

26 − 22 = 4 м³/мин.

или примерно:

18%.

По производительности вариант выглядит разумнее.

Но необходимо проверить, насколько эффективно машина будет работать при обычных:

15 м³/мин.

Загрузка составит:

15 / 26 × 100 ≈ 58%.

Если это фиксированная машина с неэффективной работой на частичной нагрузке, решение может оказаться энергетически не оптимальным.

Вариант №3 — несколько компрессоров

Например:

2 × 13 м³/мин + резервная машина

или другая комбинация, подобранная по реальному графику.

При расходе 15 м³/мин одна машина может работать базовой, а вторая компенсировать недостающий объём. При максимальной нагрузке работают две установки.

Для критического производства третья машина может выполнять функцию резерва.

Такой вариант дороже по CAPEX, но может дать существенно лучшую:

• энергоэффективность;
• ремонтопригодность;
• надёжность;
• адаптацию к разным сменам.

Поэтому правильный выбор делается не по одной цифре производительности, а по стоимости владения всей системой.

Преимущества и недостатки большого запаса производительности

Плюсы

• возможность кратковременного увеличения потребления;
• резерв для подключения новых потребителей;
• меньший риск падения давления из-за дефицита подачи;
• возможность будущего расширения без немедленной покупки второй машины.

Минусы

• более высокий CAPEX;
• более дорогая электрическая инфраструктура;
• необходимость увеличения оборудования подготовки воздуха;
• риск длительной работы на неэффективной частичной нагрузке;
• увеличение холостого хода для фиксированных компрессоров;
• потенциально более высокая стоимость 1 м³ воздуха;
• большой компрессор всё равно не является аварийным резервом самому себе.

Поэтому максимальный запас не означает максимальную эффективность.

Как правильно подобрать запас производительности компрессорной станции

Перед покупкой оборудования рекомендуется выполнить следующую последовательность:

1. Измерить фактический расход воздуха.
2. Определить минимальную, среднюю и максимальную нагрузку.
3. Отдельно определить продолжительность пиков.
4. Найти и устранить крупные утечки.
5. Учесть расход системы подготовки воздуха.
6. Определить подтверждённое расширение производства.
7. Рассчитать необходимую аккумулирующую ёмкость ресиверов.
8. Выбрать тип регулирования компрессоров.
9. Определить требования к аварийному резервированию.
10. Сравнить CAPEX и эксплуатационные расходы нескольких схем.

Для крупных предприятий целесообразно сравнивать минимум:

один большой компрессор; несколько компрессоров; несколько компрессоров с одной регулируемой машиной.

Такой подход уже используется при сравнении централизованных и комбинированных систем сжатого воздуха Kraftmachine. Kraftmachine™, ООО «КРАФТ-АЙР»

Система сжатого воздуха: какую схему выбрать

Заключение

Универсального правила «промышленному компрессору всегда требуется 20 или 30% запаса» не существует. Для стабильного и точно измеренного производства может быть достаточно около 10%. При переменной нагрузке и небольшом перспективном росте обоснован диапазон 10–20%. Запас 20–30% имеет смысл при подтверждённом расширении производства, значительных колебаниях расхода или других конкретных технических причинах.

При этом кратковременные пики иногда выгоднее покрывать ресивером, а критически важное производство — резервной схемой N+1. Покупка одного сильно завышенного компрессора не заменяет резервирование и может увеличить CAPEX и энергозатраты.

Правильный подход заключается в том, чтобы сначала построить реальный профиль расхода воздуха, а уже после этого определить производительность, количество компрессоров, объём ресиверов и алгоритм регулирования.
